Ein Härter härtet das Harz nicht einfach nur aus. Er trägt dazu bei, zu entscheiden, ob das fertige Netzwerk auch dann noch funktionsfähig bleibt, wenn die Temperatur den entscheidenden Belastungstest darstellt.

Wenn ein Epoxidbauteil bei hohen Temperaturen Form, Isolierung und mechanische Festigkeit beibehalten muss, reicht ein reiner Harzwechsel oft nicht aus. Das Härtermittel wird Bestandteil der endgültigen Struktur. Genau hier spielt 4,4'-DDS seine Stärken aus.

4,4'-Diaminodiphenylsulfon ist ein kristallines aromatisches Diamin, das in Hochtemperatur-Epoxidharzsystemen eingesetzt wird. Seine starre, sulfonverbrückte Struktur ermöglicht nach geeigneter Aushärtung ein thermisch stabiles Netzwerk mit hoher Glasübergangstemperatur (Tg). Ebenso wichtig ist, dass die relativ langsame Reaktion bei niedrigen Temperaturen ausreichend Zeit zum Mischen, Imprägnieren oder Gießen lässt, bevor die Wärme die Aushärtung vorantreibt.

Warum sich dieses Molekül anders verhält

Das Molekül enthält zwei primäre aromatische Amine, die über zwei Phenylringe und eine zentrale Sulfongruppe verknüpft sind. Die Sulfongruppe entzieht den Aminen Elektronendichte und verringert so deren Reaktivität bei niedrigen Temperaturen. Nach Erhitzen und Aushärten des Systems bildet das starre aromatische Gerüst ein eng vernetztes Netzwerk.

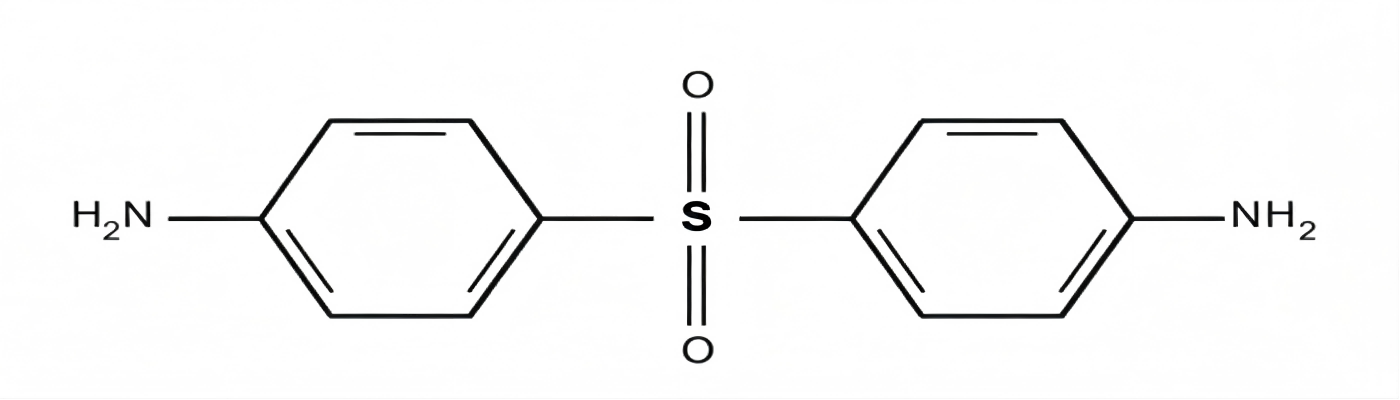

Abbildung. Struktur von 4,4'-DDS

Der Vorteil hat seinen Preis.

DDS ist attraktiv, da es die Verarbeitungszeit vor der Aushärtung mit einem hohen Hochtemperaturpotenzial nach der Aushärtung kombiniert. Der Nachteil liegt auf der Hand: Es handelt sich um ein festes Pulver, das üblicherweise eine kontrollierte Dispersion oder Auflösung sowie ein geeignetes Wärmehärtungsprogramm und eine Nachhärtung erfordert. Unvollständige Dispersion oder unzureichende Umsetzung können verhindern, dass die Formulierung die angestrebte Glasübergangstemperatur (Tg) und die gewünschten Eigenschaften im gealterten Zustand erreicht.

Was die veröffentlichten Testdaten zeigen

Eine veröffentlichte Studie zu TGPAP/BPF-Epoxidharz variierte die Mischungszusammensetzung und das Amin-Epoxid-Verhältnis bei Verwendung von DDS als Härter. In elf Versuchsreihen führte ein längeres Verarbeitungsfenster nicht automatisch zu einer höheren Glasübergangstemperatur (Tg). Das optimierte Ergebnis ergab eine Tg von 181,2 ± 0,8 °C bei einem Verarbeitungsfenster von etwa 140 Minuten. Dies ist ein Beispiel aus der Literatur und kein Produkttest von YolaTech, verdeutlicht aber den zentralen Punkt: Die Leistungsfähigkeit von DDS hängt von der gesamten Formulierung ab.

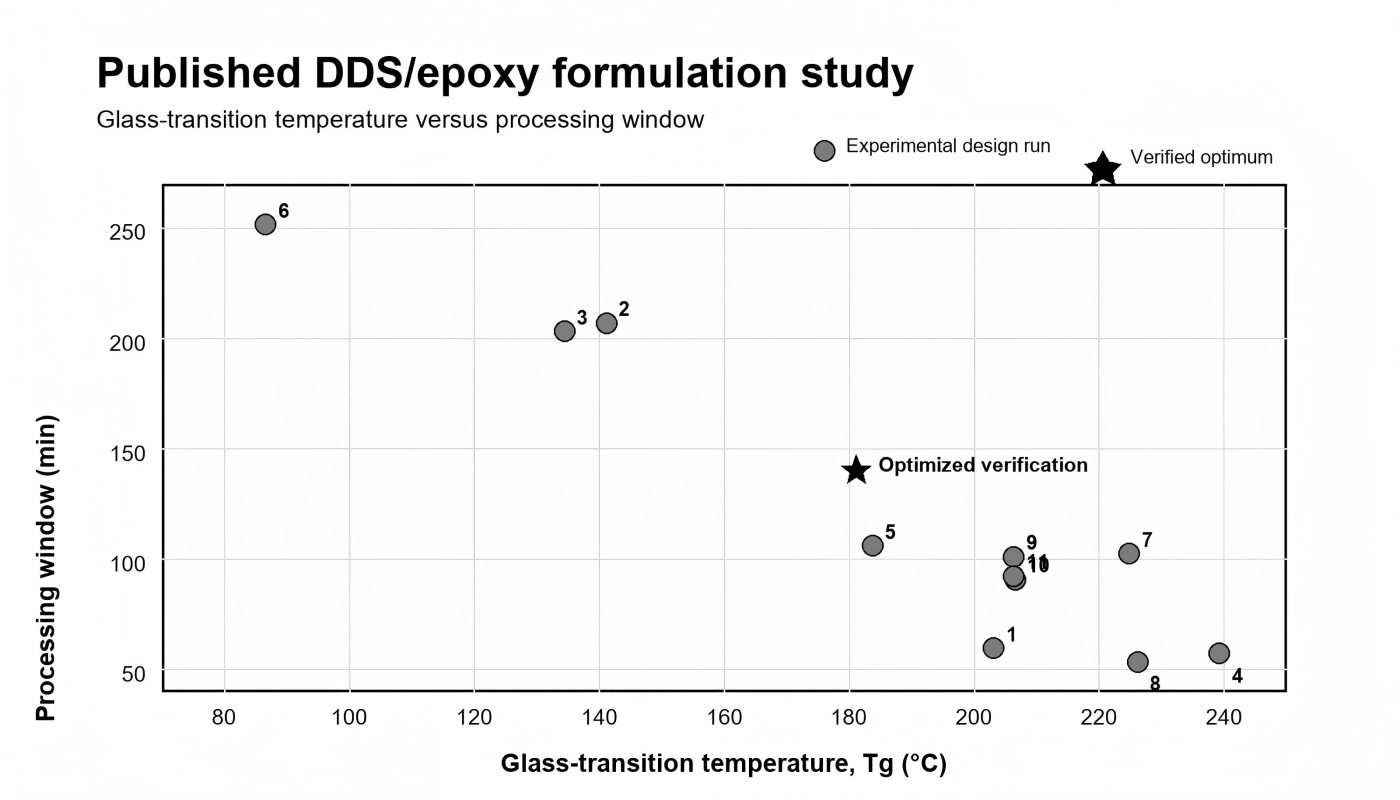

Originaldiagramm basierend auf Junid et al., Polymers 2021, 13, 3304. Versuchsreihen n=3. Nur Literaturfall.

Die in der Studie angegebene optimierte Formulierung: 55,6 Gew.-% BPF in der BPF/TGPAP-Mischung und ein stöchiometrisches Amin-zu-Epoxid-Verhältnis von 0,60.

Wo DDS am sinnvollsten ist

Composite-Prepregs und Hochtemperaturlaminate

In multifunktionalen Epoxidmatrizen ermöglicht DDS die kontrollierte Verarbeitungsphase, die für die Imprägnierung und das Laminieren erforderlich ist, gefolgt von einem wärmegehärteten Netzwerk, das für anspruchsvolle Verbundwerkstoffanwendungen geeignet ist. Das Endergebnis hängt jedoch weiterhin vom Harzfluss, der Faserbenetzung, der Porenkontrolle, dem Aushärtungsdruck und der Nachhärtung ab – und nicht allein vom Härternamen.

Elektrische Isolierung und Verkapselung

Transformatoren, Spulen, Leistungsmodule und zugehörige elektrische Bauteile benötigen unter Umständen ein Epoxidharzsystem, das sowohl die Isolation als auch die mechanische Integrität bei Hitzeeinwirkung gewährleistet. DDS ist für diese Formulierungen relevant, wenn der Produktionsprozess eine Aushärtung bei erhöhten Temperaturen ermöglicht und das fertige Bauteil hinsichtlich dielektrischem Verhalten, Temperaturwechselbeständigkeit und Feuchtigkeitsalterung validiert wurde.

Klebstoffe, Beschichtungen und Spezialpolymere

DDS kann auch in Hochtemperatur-Strukturklebstoffen, Schutzbeschichtungen und der Synthese sulfonhaltiger Polymere evaluiert werden. Diese Anwendungen profitieren von der gleichen starren aromatischen Chemie, jedoch müssen Zähigkeit, Haftung, Farbe und Chemikalienbeständigkeit in der Gesamtformulierung optimal aufeinander abgestimmt sein.

Was vor einem Prozess geklärt sein muss

• Harz und Mischungsverhältnis. Beginnen Sie mit dem Epoxidharztyp und dem EEW-Wert und berechnen Sie dann den DDS-Wert anhand der Äquivalente. Ein gewichtsmäßiger Ersatz durch einen anderen Härter ist nicht zuverlässig.
• Verarbeitung. Prüfen Sie, wie das Pulver dispergiert oder gelöst wird, und notieren Sie Temperatur, Viskosität und nutzbare Verarbeitungszeit.
• Aushärtung. Verwenden Sie DSC oder eine andere geeignete Methode, um den Reaktionsbeginn, den Umsatz und die Restaushärtung zu überprüfen, bevor Sie den Produktionsplan festlegen.
• Nachweis. Messen Sie die Glasübergangstemperatur (Tg) und die relevanten Eigenschaften nach Einwirkung von Hitze, Feuchtigkeit, Chemikalien oder Temperaturzyklen. Die anfängliche Festigkeit bei Raumtemperatur ist nur der Anfang.

YolaTech 4,4'-DDS auf einen Blick

Die richtige Botschaft für Zahnärzte

DDS ist nicht für jedes Epoxidharz die optimale Lösung. Erfordert ein Prozess eine sehr schnelle Aushärtung bei Raumtemperatur, ist möglicherweise ein anderer Härter besser geeignet. Wenn die Anwendung eine kontrollierte Wärmeaushärtung ermöglicht und das fertige Bauteil bei erhöhten Temperaturen eingesetzt werden muss, stellt 4,4'-DDS eine vielversprechende Formulierungsoption dar.

Das zielführendste Kundengespräch beginnt daher mit der angestrebten Einsatztemperatur, dem Harz und dem EEW-Wert, den verfügbaren Aushärtungsbedingungen, der Bauteilgeometrie und den erforderlichen Alterungstests. Diese Details machen aus dem Versprechen von „hoher Temperaturbeständigkeit“ ein messbares und qualifizierbares Ergebnis.
