Sprache
:
YLH-3054 ist ein chemikalienbeständiger Epoxidhärter, der für den hochbelastbaren Korrosionsschutz von Epoxidharzen entwickelt wurde. Dieser modifizierte Polyamin-Epoxidhärter bietet eine hervorragende chemische Beständigkeit gegenüber den meisten organischen Säuren, Alkoholen, Speiseölen, Fetten und Lösungsmitteln. Seine chemische Beständigkeit wird durch die Kombination mit weiteren Substanzen noch verbessert. Phenol-Novolak-Epoxidharz, Unterstützung von Epoxid-Novolak-Rohrleitungsbeschichtungsformulierungen, bei denen eine höhere chemische Beständigkeit erforderlich ist.
Als Hochtemperatur-Epoxidhärter für Rohrleitungsbeschichtungen und Innenauskleidungen vereint YLH-3054 Chemikalienbeständigkeit, frühe Wasserbeständigkeit, Dickschichtrissbeständigkeit und Hochtemperaturleistung in einem einzigen Epoxidhärtungssystem. Die nachfolgende Bewertung umfasst die thermische Alterung bei 200 °C über 168 Stunden sowie Temperaturwechseltests von 230 °C bis -60 °C. Die Daten sind relevant für die Entwicklung von Beschichtungen für Erdölpipelines und für die Anwendung dieses Epoxidhärters zur Beschichtung von Stahlrohren und anderen Hochtemperatur-Korrosionsschutzsystemen.
Chemikalienbeständiger Epoxidhärter für den Korrosionsschutz von Rohrleitungen | Chemikalientankauskleidung; Rohrleitungsinnenauskleidung; Hochleistungs-Korrosionsschutzgrundierungen für Stahl.
|
Frühe Wasserbeständigkeit und Dickschichtleistung | Ausgezeichnete frühe Wasserbeständigkeit, gute Flexibilität, bietet gute Rissbeständigkeit bei Dickschichtanwendungen. |
Kathodenschutzkompatible Beschichtungssysteme | Hervorragende Kompatibilität mit kathodischen Korrosionsschutzsystemen. Geeignet für die Auslegung entsprechender Korrosionsschutzsysteme für Rohrleitungen. |
Leistungsfähigkeit von Hochtemperatur-Rohrleitungsbeschichtungen | Nach einer Einwirkung von 200 °C/168 h und einem Temperaturzyklus von 230 °C bis -60 °C zeigte das getestete System keine Auskreiden, Risse oder Abblättern. |
Aussehen | Hellgelbe Flüssigkeit |
Viskosität, mPa·s bei 25 °C | 0-100 |
Aminzahl, mg KOH/g | 280-320 |
AHEW, g/eq | 160 |
Zusätzliches Gewicht, PHR | 75-85 |
Zur Bewertung von YLH-3054 als Epoxidhärter für Rohrleitungsbeschichtungen wurde Formulierung A hinsichtlich Aushärtung, Haftung und Hochtemperaturverhalten mit der Kontrollformulierung verglichen. YLH-3054 wurde separat als Härterkomponente (Komponente B) in einer Menge von 20,8 g zugegeben. Die Formulierung und die Testergebnisse sind nachfolgend dargestellt.
Formulierung A (YLH-3054 Härtungssystem)
NEIN. | Rohstoff | Menge |
1 | Xylol | 13,5 |
2 | n-Butanol | 3.4 |
3 | YLEP-638 | 23,5 |
4 | Talk | 19.8 |
5 | Gelbes Eisenoxid | 1 |
6 | Bariumsulfat | 31,9 |
7 | Titandioxid | 6 |
8 | Ruß | 0,1 |
9 | Ultra | 0,8 |
Härter | YLH-3054 (Teil B) | 20,8 g |
Artikel | Oberflächentrocken (25°C) | Hart und trocken (25°C) |
Formulierung A | 2h | 3h |
Kontrollformulierung B | 1,5 | ≥6 Stunden |
Bei 25 °C erreichte Formulierung A nach 2 Stunden Oberflächentrockenheit und nach 3 Stunden Durchtrocknung. Die Kontrollprobe erreichte Oberflächentrockenheit nach 1,5 Stunden, benötigte aber mindestens 6 Stunden für die Durchtrocknung. Obwohl Formulierung A etwas langsamer Oberflächentrockenheit erreichte, erfolgte die effektive Vernetzung deutlich schneller.

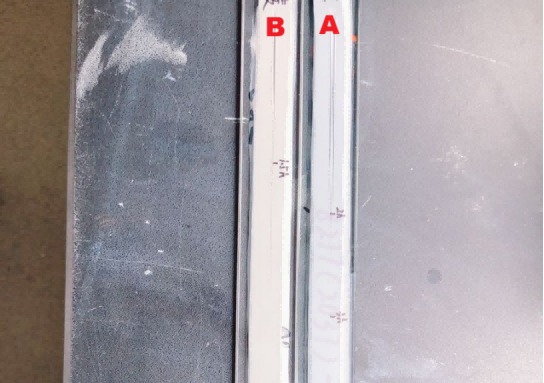

Abbildung 1 BK-Trocknungstest
Artikel | Haftfestigkeit (vorher) / MPa | Haftfestigkeit (nachher) / MPa |
Formulierung A | 23.32 23.03 | 21,63 18,36 |
Kontrollformulierung B | 7,62 8,22 | 21.14 21.08 |
Vor der Wärmeeinwirkung betrug die Haftzugfestigkeit von Formulierung A 23,32/23,03 MPa, verglichen mit 7,62/8,22 MPa bei der Kontrollprobe. Dies zeigt, dass Formulierung A unter Umgebungsbedingungen eine höhere Anfangshaftung entwickelte.
Hinweis: „Vorher“ und „Nachher“ beziehen sich auf den Zustand vor bzw. nach dem Backen bei 200 °C für 168 Stunden.

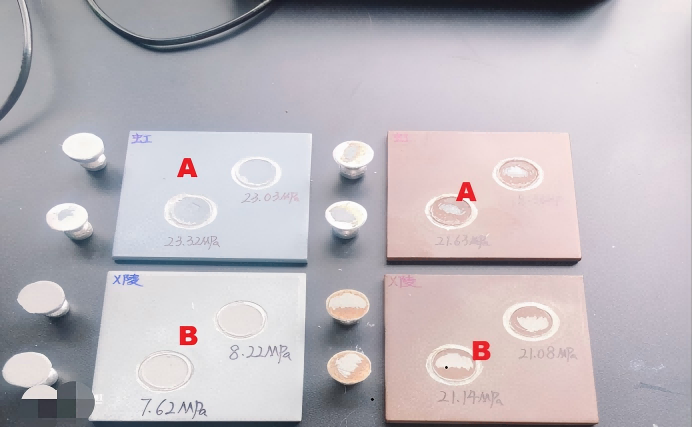

Abbildung 2 Adhäsionstest
Artikel | Zustand der Filmoberfläche nach dem Backen bei 200 °C für 168 h |
Formulierung A | Verfärbungen wurden festgestellt; keine Kreidung, Risse oder Abblättern. |
Kontrollformulierung B | Verfärbungen wurden festgestellt; keine Kreidung, Risse oder Abblättern. |
Nach 168 Stunden Backzeit bei 200°C zeigten beide Beschichtungen Verfärbungen, jedoch kein Kreiden, Reißen oder Abblättern, und die Beschichtungsfilme blieben intakt.

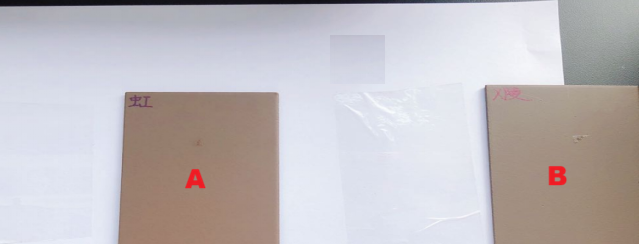

Abbildung 3 Thermischer Alterungstest
Artikel | Zustand der Filmoberfläche nach 3 Temperaturzyklen bei 230 °C (16 h) und -60 °C (8 h) |
Formulierung A | Verfärbungen wurden festgestellt; keine Kreidung, Risse oder Abblättern. |
Kontrollformulierung B | Verfärbungen wurden festgestellt; keine Kreidung, Risse oder Abblättern. |
Nach drei Temperaturzyklen zwischen 230 °C (16 h) und -60 °C (8 h) zeigten beide Beschichtungen eine Verfärbung, jedoch kein Kreiden, Reißen oder Abblättern, was eine stabile Beständigkeit gegenüber Temperaturzyklen belegt.

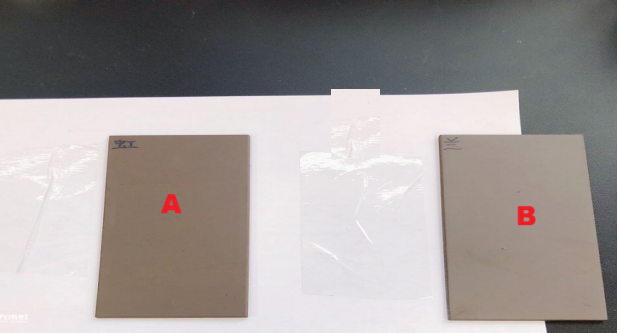

Abbildung 4: Temperaturwechseltest
5. Schlussfolgerung
Vergleichende Ergebnisse zeigen, dass die Hauptvorteile von Formulierung A in der schnelleren Aushärtung und dem früheren Haftungsaufbau liegen. Die Oberflächentrockenzeit betrug 2 Stunden und war damit etwas länger als bei der Kontrollprobe mit 1,5 Stunden. Formulierung A erreichte jedoch bereits nach 3 Stunden vollständige Aushärtung, während die Kontrollprobe mindestens 6 Stunden benötigte. Darüber hinaus erreichte die Haftfestigkeit nach Aushärtung bei Raumtemperatur für Formulierung A 23,32/23,03 MPa, verglichen mit 7,62/8,22 MPa für die Kontrollprobe.
Nach 168 Stunden Backen bei 200 °C und Temperaturzyklen zwischen 230 °C und -60 °C zeigten beide Beschichtungen weder Kreidung noch Risse oder Abblättern. Diese Ergebnisse deuten darauf hin, dass Formulierung A ein gutes Gleichgewicht zwischen Aushärtungseffizienz, Anfangshaftung und Integrität des Beschichtungsfilms unter Hochtemperaturbedingungen erzielt.
